Akumulatori toplote

VODENI AKUMULATORI TOPLOTE

Najčešće, provereni sistemi skladištenja toplote u „baferima“ zasnivaju se na vodi kao akumulatoru toplote, uz dobru izolaciju i pametnu hidrauliku.flexiheatuk+1​

Klasični vodeni bafer kotla

Kod kotlova na čvrsto gorivo (drva, pelet, biomasa) standardno se koristi veliki vodeni rezervoar (npr. 800–2000 l) koji „proguta“ višak snage kotla i kasnije je polako predaje grejanju.kwb+2​
Primer iz prakse: drveni kotao od oko 30 kW sa baferom od oko 1000 l omogućava da se kotao puni jednom dnevno pri spoljašnjim temperaturama oko nekoliko stepeni iznad nule, a kuća od oko 280 m² ostaje zagrejana iz bafera.madaboutheat​

Bafer za toplotnu pumpu

U sistemima sa toplotnom pumpom, bafer (obično 50–500 l za manje objekte, više za veće) služi da poveća zapreminu vode, smanji često uključivanje kompresora i obezbedi stabilne temperature u sistemu grejanja (podno, radijatori).velasolaris+1​
Često se koristi pravilo reda veličine oko 20–30 l zapremine bafera po kW snage pumpe, kako bi se omogućio stabilan rad i eventualno odleđivanje kod vazdušnih pumpi.flexiheatuk​

Bivalentni i slojeviti bafer

Bivalentni baferi imaju više izvora toplote spojene u isti rezervoar (npr. toplotna pumpa + solarni kolektori + postojeći kotao), sa unutrašnjim izmenjivačima (spiralama) i često slojevitim (stratifikovanim) skladištenjem po temperaturama.autarc+1​
Takvi rezervoari omogućavaju da se solar koristi na višoj temperaturi u gornjoj zoni, toplotna pumpa na nižoj u donjoj, a grejanje i priprema potrošne tople vode vuku ispravnu temperaturnu „zonu“ iz bafera.solarbayer+1​

Bafer u staklenicima i većim objektima

U plastenicima i staklenicima često se koristi veliki, dobro izolovan rezervoar (više hiljada litara) koji skladišti višak toplote iz kotla ili pumpe i otpušta je kada noću ili u oblačnim danima padne temperatura.akvedukts+1​
Sličan princip koriste hoteli, bolnice ili veći objekti, gde slojeviti bafer napaja više krugova grejanja različitih temperatura (podno, radijatori, ventilokonvektori).velasolaris+1​

Baferi sa materijalima fazne promene (PCM)

Naprednija, ali već ispitana varijanta je korišćenje materijala fazne promene (PCM) u baferu – ovi materijali pri topljenju i očvršćavanju akumuliraju mnogo više energije po zapremini nego sama voda (često i do 3–4 puta).pureportal.strath+2​
PCM se smešta u posebne kapsule ili pakete unutar rezervoara, pa se dobija kompaktan bafer koji omogućava pomeranje opterećenja (load-shifting) kod toplotnih pumpi, uz manju zapreminu u odnosu na klasični vodeni rezervoar.heatwater+1​

Arctic Hybrid Buffer Chill/Heat Tank - 55 Gallons

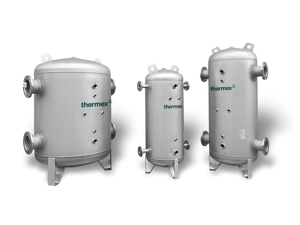

Thermex TSSUZ Series 316 Stainless Steel Buffer Storage Tanks

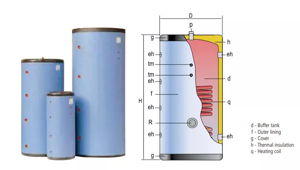

Buffer tank with coil or twin coils | Flexiheat UK

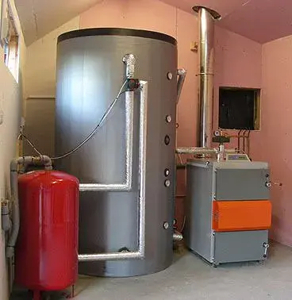

Buffer Tanks - Thermal Storage Tanks or Buffer | Flexiheat UK

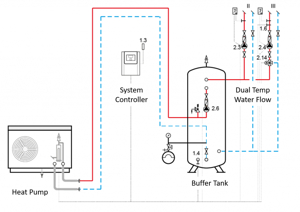

A heat pump buffer tank will improve your hydronic system.

.istockphoto+1​

Zidni baferi za toplotne pumpe

  • Mali cilindrični spremnici (50–100 l), kače se na zid, često beli ili sivi, sa 4 priključka i izolacionim „mantilom“.tesy+1​

  • Traži slike pod pojmovima “buffer tank for heat pump” i „wall-hung buffer tank“ – to su najčešći baferi u modernim kućnim sistemima.buffertanks+1​

Podni vertikalni baferi (klasični)

  • Veliki vertikalni rezervoari (300–1000+ l) sa debljom izolacijom, često plavi, beli ili inox, sa više priključaka po visini.jinyi-solar+1​

  • Na slikama proizvođača kao što su Kermi, Cordivari, Jinyi videćeš standardne „toplotne bojlere bez izmenjivača“ koji služe kao baferi.kermi+2​

Kombi i slojeviti baferi

  • Spolja izgledaju kao veliki izolovani cilindri, ali na šemama (preseci) vidi se više zona i spirala (izmenjivača) za solar, PTV i grejanje.kwb+1​

  • Traži „combi storage tank“ ili „stratified buffer tank“ – slike pokazuju slojevito skladištenje sa različitim temperaturama po visini.kwb+1​

Horizontalni baferi

  • Ležeći cilindri koji se koriste kad nema visine u kotlarnici, često kod većih sistema ili specifičnih instalacija.chiltrix+1​

  • Na fotografijama su to „horizontal hot water buffer tanks“ sa nogarama ili postoljem, obično u čeličnoj ili inox izvedbi.hansontank+1​

Specijalni/PCM baferi

  • Spolja liče na klasične bojlere, ali u presecima ili dijagramima vidi se da su unutra kapsule ili moduli sa materijalom fazne promene (PCM).heatwater+1​

  • Traži pojmove „PCM thermal storage tank“ ili „phase change material thermal energy storage“ da vidiš primere ovih naprednih „toplotnih baterija“.sciencedirect+1​
